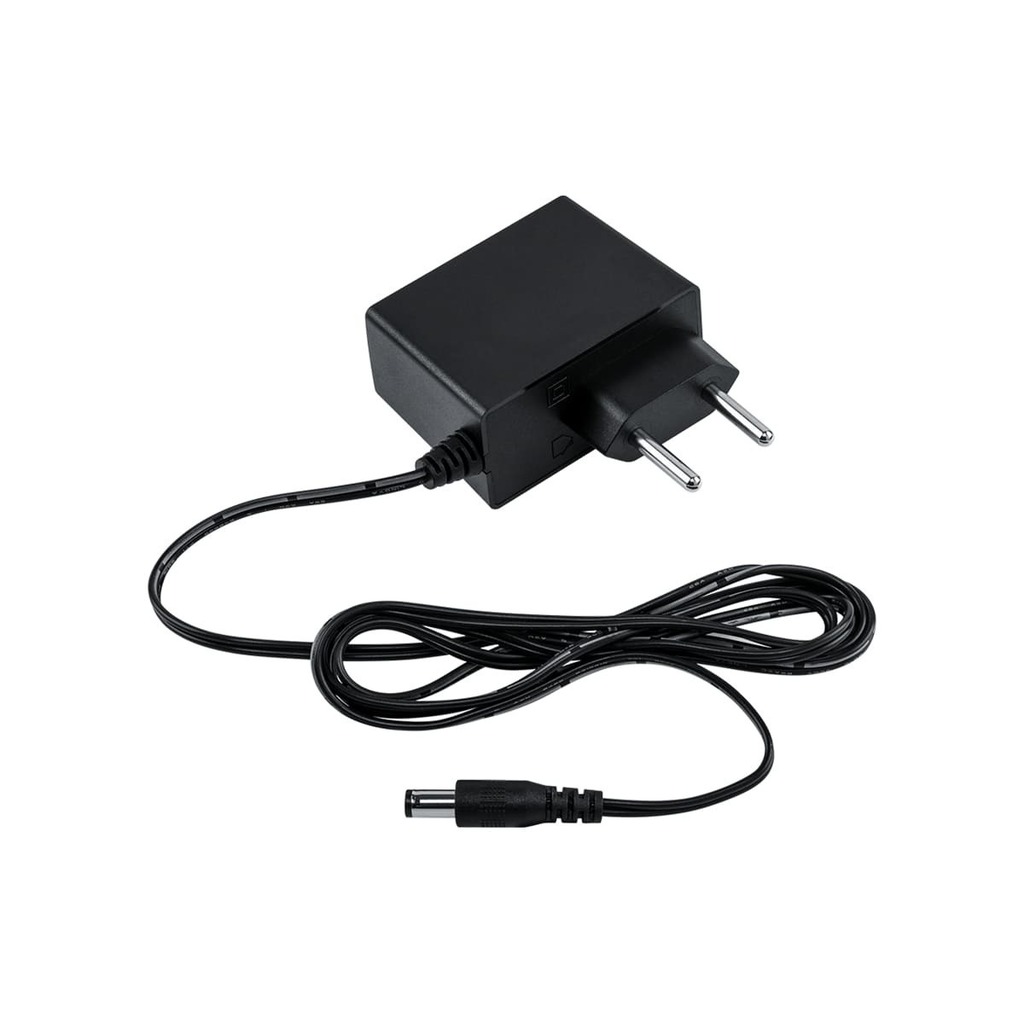

A EF 1201L é uma fonte de alimentação fabricada no Brasil, ideal para alimentar roteadores, equipamentos de controle de acesso, segurança e iluminação LED.
- Fonte multiuso para sistemas de redes, controle de acesso, automação, iluminação, entre outras aplicações 12 V
- Saída com 12,8 V para compensar perda de tensão do cabeamento e distâncias maiores de instalação
- Proteção contra curto-circuito, sobrecarga e sobretensão
- Entrada 100~240 Vac (bivolt automático) em 50/60 Hz
- Garantia de 2 anos mesmo com conector P4 cortado
Ideal para múltiplas aplicações
Pode ser utilizada para alimentação de dispositivos de 12 Vdc com consumo de até 1 A em cenários de redes, controles de acesso, segurança, automação e iluminação LED.
Proteção total contra curto-circuito e sobrecarga
Protege contra sobretensão e possui filtro contra ruídos e interferências, proporcionando qualidade de imagem.
Energia de qualidade
A EF 1201L é preparada para instalações com longa distância de cabo entre a fonte e os equipamentos. Ela é projetada para entregar tensão de 12,8 Vdc, sendo que 0,8 V a mais serve para compensar a perda de tensão que ocorre no trajeto da corrente elétrica pelo cabo.
Garantia de 2 anos mesmo com o conector P4 cortado
Com formato ideal para régua de tomadas, ela é compacta, fácil de manusear e vem com saída do tipo P4.
Entrada
|
|
| Tensão nominal |
100 ~ 240 Vac (bivolt automático) |
| Máxima variação da tensão |
90 ~ 264 Vac |
| Corrente |
0,3 A máximo (com tensão e cargas nominais) |
| Frequência da rede elétrica |
50 – 60 Hz |
| Máxima variação na frequência da rede elétrica |
47 – 63 Hz |
Saída
|
|
| Tensão nominal |
12,8 Vdc (± 5%) |
| Corrente |
Mínima: 0,0 A
Máxima: 1,0 A
|
| Potência |
Sem carga: 0,3 W máximo
Carga nominal: 12,8 W
|
| Eficiência |
> 78% (carga nominal) |
| Ripple e ruído |
120 mV (pico a pico) |
Proteções
|
|
| Entrada |
Sobrecorrente: através de fusível.
Sobretensão: através de varistor.
|
| Saída |
Curto-circuito: retorna ao funcionamento normal após cessar o curto-circuito;
Sobrecarga: atua entre 120% e 200% acima da corrente nominal, retornando ao funcionamento normal assim que cessada a condição de atuação.
|
Temperatura
|
|
| Temperatura de operação |
0 – 40 ºC, carga nominal em operação normal |
Requisitos de segurança
|
|
| Isolamento dielétrico |
Entre primário e secundário: 3.000 Vac / 10 mA / 5 s |
| Resistência de isolamento |
> 100 MΩ mínimo (500 Vdc) |
Dimensões
|
|
| Dimensão do produto (L × A × P) |
28 × 56 × 56,7 mm |
| Peso do produto |
90 g |
